真空電子器件用陶瓷又稱為電真空陶瓷，常用的有：氧化鋁瓷（Al203瓷）、氧化鈹瓷(Be0)、氮化硼(BN)瓷等。氧化鈹瓷、氮化硼瓷一般用于螺旋線行波管慢波線作夾持。氧化鋁瓷有99%Al203瓷和95%Al203瓷。國內外在真空電子器件中應用較多的是95%Al203瓷，常用在電子槍、收集很、輸能裝置中，也用作氣體放電器件的外殼和引線絕緣。陶瓷材料的性能好壞直接影響真空器件的質量。材料的性能取決于其組織結構，尤其取決于材料的顯微結構。因此，直接觀察和研究材料的顯微結構對于新材料的研制和開發、材料性能的改進以及材料可靠性的評價是十分重要的。
陶瓷的顯微結構研究有著悠久的歷史。早在上世紀60年代，美國W.D．Kingery等對陶瓷顯微結構的形成機理與工藝、性能之關系作了較系統的研究。日本的浜野健也等。也對陶瓷的顯微結構研究發展歷史、分析方法以及顯微結構與工藝、性能之間關系作了系統的分析探討。我國在50年代就開始電真空陶瓷顯微結構的研究。當前顯微結構分析已成為研究陶瓷材料的重要方法之一。本文著重研究氧化鋁陶瓷的顯微結構，并討論其顯微結構與化學組成、工藝、性能的關系。通過顯微結構研究，對改進工藝、指導科研生產、提高產品質量、保證器件高可靠、長壽命是至關重要的。
1顯微結構分析方法
GB/T5594.8-1985《電子元器件結構陶瓷材料的性能測試方法——顯微結構的測定方法》規定了電真空陶瓷顯微結構詳細的測定方法，顯微結構的分析主要分為以下三步。
1.1樣品的制備
制備顯微結構分析樣品方法有光片法、薄片法、光薄片法等，通常使用較多的是光片法。光片質量好壞直接影響分析結果。質量不好的光片對顯微結構細節就無法顯示出來，甚至觀察到的是一些假象或制樣缺陷，就不可能準確觀察、判斷其顯微結構，甚至可能得出錯誤的結論。所以，保證光片質量是做好顯微結構分析的首要工作。
光片制備技術詳細內容，具體操作方法可參看文獻，在此只作扼要介紹。
(1)樣品選取
取樣首先要保證分析樣品的真實性、代表性，樣品應能準確反映材料本質、工藝特性和使用特點，然后根據分析目的和研究內容，進行樣品選取。對于樣品的原始資料（來源、成分、工藝等）要了解清楚，詳細記錄，為后面的觀察分析提供依據，以便作出符合客觀實際的分析結果。取樣時可使用砂輪切割機（或其他切割設備），依據分析需要選定切割部位，進行定向切割成體積小于1cm3的塊狀試樣。
(2)樣品制備
將小塊樣品鑲嵌于聚氯乙烯之中，用SiC磨料進行機械研磨（粗磨用150-800號，細磨用1400-2000號），然后在滌腈布上加入W3（或W5）合成鉆石研磨膏進行拋光。
(3)樣品表面要求
樣品經拋光后得到平整、光亮、無粗大磨痕、晶體形態清晰的表面，即可用作光學顯微鏡觀察。假如晶體形態模糊不清，可做化學浸蝕或熱浸蝕。其浸蝕原理、浸蝕劑、浸蝕方法具體的可參看文獻。
1.2樣品的顯微結構觀察及分析
將制備好的樣品在光學顯微鏡下進行觀察，選定合適的視野和放大倍數，得到欲分析樣品的顯微結構信息，進行拍照留存和進一步的顯微結構分析。電真空陶瓷的顯微結構是指晶相（主晶相、次晶相）、玻璃相、氣相、晶界等的組成、形態、大小、數量、種類、分布、均勻度、缺陷、相間物質等的在空間上的相互排列和組合關系，陶瓷顯微結構分析就是對這些因素進行分析和判斷。
2氧化鋁陶瓷的顯微結構討論
顯微結構類型主要依據主晶相的相對大小、形態自形程度及其分布特征、有無玻璃相及其含量、氣孔含量及分布、顯微缺陷等因素綜合考慮進行劃分。晶形特征是劃分顯微結構類型的重要依據，也是工藝條件變化的敏感標志，對性能產生重大影響。作為氧化鋁瓷的主晶相-剛玉，其晶體形狀、大小、分布是受多種因素控制的，如Al2O3含量、添加劑種類、數量、原料、成型工藝、燒成工藝等。本文選取其中幾個因素進行討論。
2.1Al203含量對晶形特征、性能的影響
含90%～99.9%Al203的陶瓷的各種顯微結構照片如圖1所示。
從圖1可以看出，Al2O3含量由90%提高到99.9%時，其剛玉晶形由長粒狀、短柱狀的自形晶，逐漸向短柱狀、粒狀、等軸粒狀變化為半自形晶、他形晶，特別是圖l(f)樣品更為明顯，為等軸粒狀晶粒。隨著剛玉晶體形狀變化，其性能也有明顯差異，而制造成本也隨著提高。
.jpg)
晶粒大小與陶瓷的強度緊密相關，通常細晶的陶瓷具有較高的機械強度，而粗晶由于容易產生裂紋和缺陷，使陶瓷強度下降。一般來說，隨著燒成溫度升高，氣孔就減少，強度也提高。但是燒成溫度升高到一定限度后，晶粒變粗，反而使強度下降。
22化學成分組成系統對顯微結構的影響
氧化鋁陶瓷，按化學成分組成系統可分為Ca0-Al2O3-Sio2系、MgO-Al203-Si02系、CaO-MgO-Al203-Si02系和高純Al2o3系等。其顯微結構如圖2所示。
.jpg)

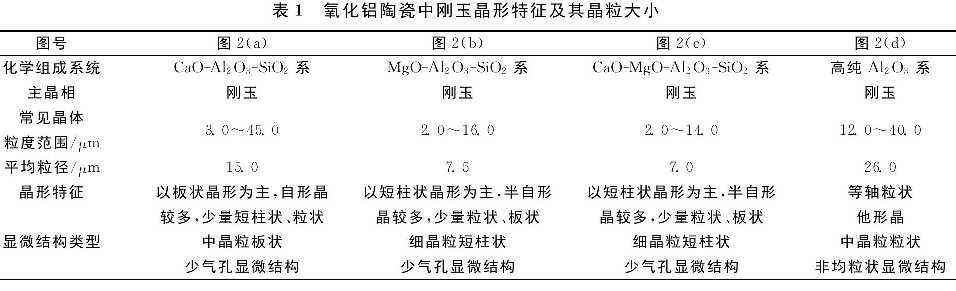

從照片、顯微觀察中可以看出，它們的晶形特征、大小等是不同的。表1列出它們的晶形特征、晶粒大小，以便于比較。
從表1看出，氧化鋁陶瓷因化學組成系統不同，顯微結構大致可分為三種類型：中晶粒板狀少氣孔顯微結構、中晶粒短柱狀少氣孔顯微結構和中晶粒粒狀非均粒狀顯微結構等。95%氧化鋁瓷常用CaO-Al203-Si02系(圖2(a))化學組成系統，近年來越來越多的廠家也采用MgO-Al203-Si02系(圖2(b》或CaO-MgO-Al203-S102系(圖2(c))化學組成系統。Mg0作為氧化鋁瓷中較多使用的添加劑，其在氧化鋁瓷燒結過程中的作用機理已有許多報道，其中有一種看法是：Mg0與Al2O3在適當條件下形成尖晶石，阻礙剛玉晶體在c軸方向生長發育，使剛玉晶體生長成短柱狀、粒狀。這就是Mg0-Al203-S102系、CaO-MgO-Al203-S102系瓷體中剛玉晶形多為短柱狀、粒狀的原因，剛玉晶體也比較細小均勻。而CaO-Al203-Si02系剛玉晶體在c軸方向生長發育較好，剛玉晶體多為板狀（長柱狀）晶形，晶體也較大。
23異常的顯微結構（缺陷）
.jpg)
在研究中，發現了一些異常的顯微結構，其缺陷類型分別有：欠燒、過燒、熔蝕、氣孔、裂紋、取向、晶粒大小不均勻、斑狀及包裹體等，見圖3。這些缺陷由于工藝條件的改變而形成，對陶瓷的性能造成不同的影響。
.jpg)
2.3.1欠燒
欠燒的顯微結構特點是晶體生長發育不完整，尚未完全成晶，自形性差、氣孔多、致密性低呈疏松多孔的顯微結構(圖3(a))，也稱為霏細狀結構。這種缺陷造成性能下降，產品無法使用。通過適當提高燒成溫度或延長保溫時間，就能夠得到致密燒結的陶瓷。
2.3.2過燒
由于燒成溫度過高或保溫時間過長所造成了過燒的顯微結構(圖3(b))。晶體生長過分粗大，各種性能下降，特別是力學性能更加明顯。適當降低燒結溫度或減少保溫時間，完全可以避免這種缺陷。
2.3.3熔蝕
這也是一種過燒的顯微結構缺陷。由于燒成溫度偏高，晶體遭受不同程度的熔蝕，晶面多成彎曲形狀，氣孔較多(圖3(c))，因而各種性能下降。通過適當調整燒成規范，一般都能得到解決。
2.3.4氣孔
顯微觀察中的氣孔，通常有兩種，一種是包裹在晶粒內部的晶內氣孔，另一種存在于晶粒與晶粒之間的晶間氣子L(圖3(d))，觀察時應注意氣孔的形狀、大小、數量、分布等。瓷體中氣孔的大小、多少是衡量陶瓷質量優劣的重要標志之一。過多氣孔造成顯微結構疏松不致密，致使陶瓷性能變壞。特別是一些大氣孔或氣孔過分集中成聚集狀態，形成不均勻的顯微結構，造成應力集中，容易成為裂紋的擴張源。存在過多的氣孔不僅會降低陶瓷的機械強度和熱穩定性，同時也使介電損耗增大，并降低陶瓷的透明度，因此制瓷工藝過程中，要想方設法減少氣孔（如料粉顆粒大小配比、粘合劑的選擇、成型壓力、升溫速度等），使其致密性變好，以利提高性能。
2.3.5裂紋
顯微觀察中的裂紋有沿晶界的和晶內的裂紋(圖3(e))它是一種嚴重的缺陷，它使陶瓷的氣密性變差，強度大大降低。其產生原因大多與燒成規范有關，如升溫、降溫速度過快等。
2.3.6取向
多晶陶瓷的取向生長，也是一種不均勻的顯微結構(圖3(f))，影響陶瓷的各種性能，也是容易引起陶瓷各向異性的原因之一。一般來說，對于等靜壓成型的瓷件，不存在晶粒取向生長的問題，較多的是與瓷坯中原料粒子是否取向有關。造成瓷坯中粒子取向的原因，可能與模子設計、坯料流動方向以及成型方法等都有關系。在單軸壓制、擠壓和澆注等成型法的瓷坯中粒子較多是取向的，燒成的瓷件中晶體取向生長也較多。通過改進粒子大小配比、成型方法，可以減少取向缺陷的產生。
2.3.7晶體大小分布不均勻
圖3(g)、圖3(h)是晶體大小分布不均勻的顯微缺陷。圖3(g)晶體大小分布嚴重不均勻，圖3(h)自左到右方向呈現出晶粒由小到大的現象。這種缺陷原因可能是原料粒度組成、成型工藝或燒成規范不當所造成的。由于不均勻的顯微結構，因而使陶瓷性能下降。
2.3.8斑狀結構
個別（或少量）剛玉晶體在小晶粒或玻璃體中間生長成粗大的自形晶，呈斑狀顯微結構(圖3(i))。這種特大晶粒形成不均勻顯微結構，容易產生較大的內部應力，在使用過程中，往往成為陶瓷破壞的發源地，從而使強度下降，性能降低。
2.3.9包裹體
圖3(j)是一種較為少見的顯微結構缺陷。在大塊包裹體中，包含氣孔、小晶粒等。包裹體自身不是單一成分的Al203，還含有Si、Ca等成分。包裹的小晶粒為剛玉晶體，它的形成有兩種可能，一是高溫下，熔融體的析晶；另一種可能是熔融狀態時把小晶粒包裹在內部。包裹體的存在，對性能的影響類似斑晶缺陷。
3結束語
通過對電真空陶瓷顯微結構的研究，可以看到：隨著Al2O3含量、Al2O3陶瓷組分系統、生產工藝的改變，其顯微結構也有顯著的差異。Al203含量在90%～99.9%之間，剛玉晶體多由板狀向短柱狀、粒狀變化。氧化鋁陶瓷化學成分系統從上世紀60年代常用的CaO-Al203-Si02系統到當前較多采用的MgO-Al203-Si02系統、CaO-MgO-Al203-Si02系統，其顯微結構也隨著變化：剛玉晶體多由板狀向短柱狀變化；剛玉晶體大小變化更為明顯，由原來多在10～30μm之間，向當前的5～15μm之間變化；陶瓷性能也不斷提高。通過顯微結構研究對改進生產工藝、指導科研生產、提高產品質量、保證器件高可靠、長壽命是十分重要的。
光學顯微鏡分析是研究陶瓷顯微結構較基本的方法，在觀察晶體的形態、大小、裂紋、氣孔等方面、分析晶界雜質、第二相等內容、對燒結機理、相圖研究、配方設計、工藝改進等方面作了較多工作并發揮了重要作用。若要深入系統地分析研究，還需與其他分析方法如透射電子鏡、掃描電鏡、能量色散譜、X射線衍射等相結合，對綜合分析作出全面準確的判斷。
